Aus der KI-Idee ein passendes Teil machen
Das Ziel: einen generierten Entwurf an reale Einbaumaße anpassen – etwa ein Gehäuse auf die benötigte Breite bringen oder eine Auflagefläche präzise positionieren.
REVERSE ENGINEERING · KOSTENPFLICHTIGE BETA
Mesh → CAD.Von KI-generierten Polygonmodellen zu echtem parametrischem CAD.
Du hast ein 3D-Modell mit Meshy oder einem anderen KI-Tool erzeugt – und möchtest daraus ein präzise bearbeitbares Bauteil machen? Genau dafür entwickeln wir Mesh → CAD: Polygonmodelle aus KI-Tools und anderen 3D-Projekten in echte parametrische Modelle überführen, mit gezielt veränderbaren Maßen und CAD-Features.
Heute in der Beta: geeignete technische Formen aus STL-/3MF-Meshes analysieren und als CAD-Geometrie rekonstruieren. Der Live-Aufbau zeigt bestätigte Zwischenstände. Ergebnis und Bearbeitbarkeit hängen vom Quellmesh ab; eine vollständige Umwandlung beliebiger Modelle ist nicht garantiert.
Mesh → CAD benötigt einen freigeschalteten kostenpflichtigen Tarif. Free und Gastzugang enthalten diese Beta nicht.
- STL + 3MF als Quelle
- Technische CAD-Rekonstruktion
- Originalmesh bleibt erhalten
DIE KI LIEFERT DIE FORM. DU BRAUCHST EIN BAUTEIL.
Ein Polygonmodell hat noch keine editierbaren CAD-Maße.

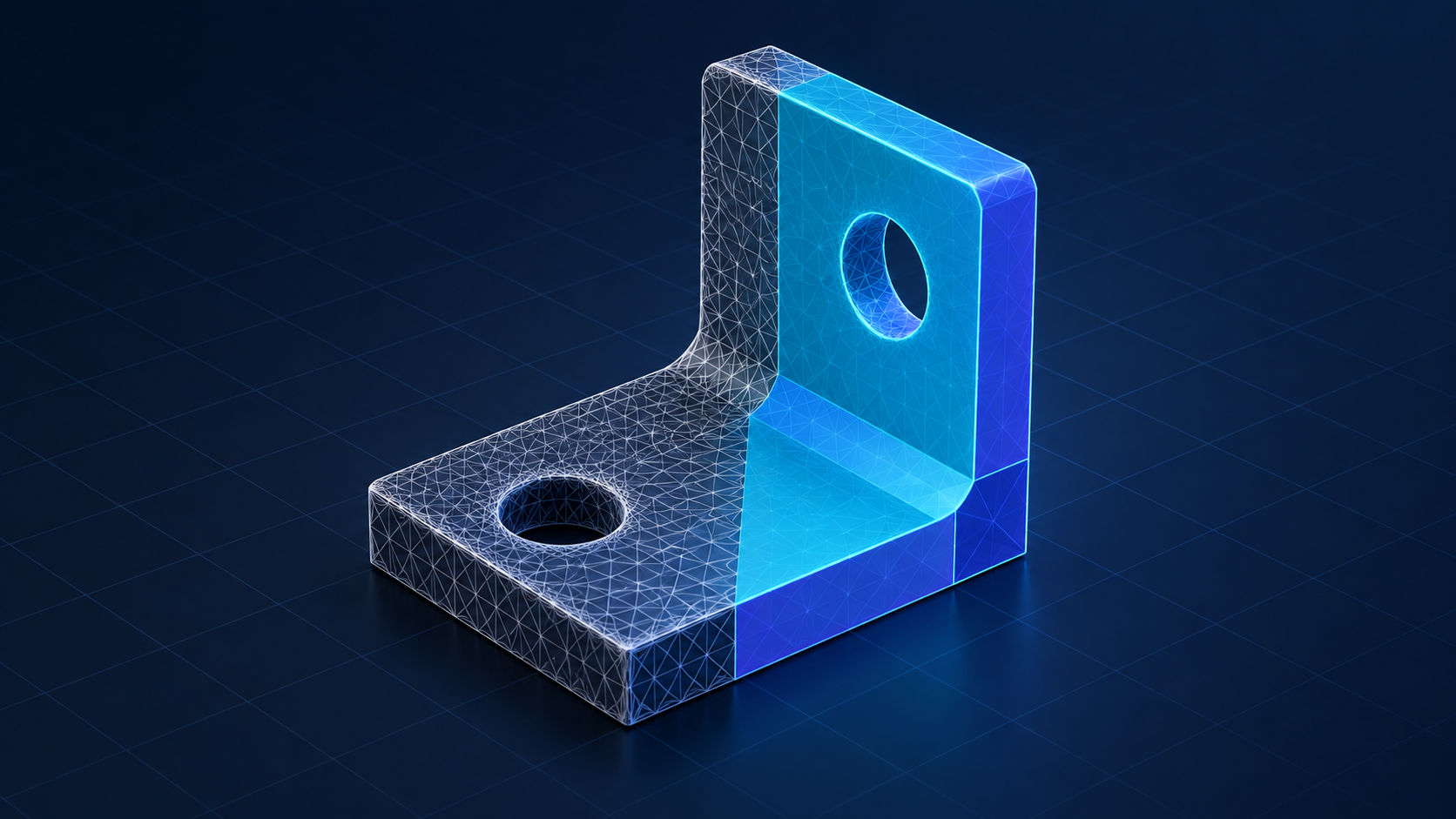

Das exportierte Mesh enthält die Form als Netz aus Polygonen. Eine Bohrung ist darin zunächst ein Ring aus Facetten, kein CAD-Feature mit einem einstellbaren Durchmesser. Eine ebene Gehäuseseite besteht vielleicht aus Tausenden Dreiecken. Mesh → CAD soll daraus wieder geometrische Flächen und parametrische Features rekonstruieren. So lässt sich ein KI-Entwurf später konstruktiv weiterentwickeln.
Wofür wir die parametrische Umwandlung entwickeln
Maße ändern statt Polygone schieben
Eine bestätigte rekonstruierte Bohrung kann einen editierbaren Durchmesser besitzen. Prüfe die erkannten Features und das Ergebnis gegen die Vorlage, bevor du Maße gezielt änderst.
Exportierte Modelle weiterkonstruieren
Nutze geeignete technische Meshes als Ausgangspunkt für CAD. Die Beta rekonstruiert belegte Formen; unvollständige oder ungeeignete Ergebnisse benötigen weiterhin einen anderen Konstruktionsweg.
DEIN EINSTIEG
Dein KI-Modell als Ausgangspunkt: so startest du heute.
Polygonmodell vorbereiten
Verwende dein Modell aus Meshy, einem anderen KI-Tool oder einem bestehenden 3D-Projekt als STL- oder 3MF-Datei. Liegt es in einem anderen Format vor, wandle es vorher mit einem geeigneten 3D-Werkzeug um.
Mesh → CAD starten
Importiere die Datei in ShapeAnywhere, wähle das Mesh aus und starte „Mesh → CAD“. Mit freigeschalteter Beta-Berechtigung laufen Analyse und Rekonstruktion im Live-Aufbau.
Rekonstruktion prüfen und bearbeiten
Vergleiche den fertigen CAD-Stand mit dem Originalmesh. Prüfe Öffnungen, Flächen und Abmessungen. Bearbeite anschließend die tatsächlich rekonstruierten CAD-Flächen und Features.
MESSWERTE STATT RÄTSELRATEN
Wie eben ist deine Fläche wirklich?
Eine Fläche kann auf dem Bildschirm glatt aussehen und trotzdem leicht von einer Ebene abweichen. Die Beta macht diesen Unterschied messbar. Die Werte beziehen sich auf die analysierte Geometrie; sie ersetzen keine Prüfung des realen Bauteils.
- RMSGesamteindruck der Abweichung
- Die quadratisch gemittelte Abweichung fasst zusammen, wie eng die Region an der erkannten Ebene liegt.
- MAXGrößte Abweichung
- Der maximale Abstand zeigt, wie weit die stärkste Abweichung von der erkannten Ebene entfernt liegt.
- nAusrichtung der Ebene
- Die Flächennormale beschreibt die räumliche Orientierung. Fläche und Dreieckzahl ergänzen die Einordnung.
Für KI-Entwürfe, die du technisch weiterentwickeln möchtest.
Ein Gehäuse soll um deine Elektronik passen, ein Adapter braucht definierte Anschlussmaße. Die Beta eignet sich vor allem für technische Modelle mit messbaren Flächen, Öffnungen und Profilen. Organische Figuren und beliebige KI-Meshes lassen sich nicht zuverlässig in sinnvolle parametrische Konstruktionen überführen.
Technische Rekonstruktion mit klaren Grenzen.
Heute verfügbar
- STL- und 3MF-Meshes als Quelle
- Geeignete Ebenen, Zylinder und Bohrungen erkennen
- Gemessene technische Formen als CAD aufbauen
- Bestätigte CAD-Zwischenstände live anzeigen
Was die Beta nicht garantiert
- Vollständige Rekonstruktion beliebiger Meshes
- Wiederherstellung der ursprünglichen Konstruktionshistorie
- Parametrische Rekonstruktion beliebiger organischer Formen
- Fehlerfreie Ergebnisse ohne eigene Prüfung
FAQ
Fragen zu Mesh to CAD und Reverse Engineering
Ist Mesh → CAD für KI-generierte Modelle aus Meshy gedacht?
Ja. Du kannst STL- oder 3MF-Dateien aus Meshy, anderen KI-Tools und bestehenden Projekten verwenden. Die Beta versucht, belegte technische Formen zu rekonstruieren; der Erfolg hängt von der Geometrie ab. Es gibt keine direkte Meshy-Anbindung, der Workflow erfolgt über Dateien.
Warum reicht es nicht, das Polygonmodell einfach als STEP zu speichern?
Ein anderes Dateiformat erzeugt noch keine sinnvollen Parameter oder eine Konstruktionshistorie. Auch eine CAD-Datei mit vielen einzelnen Facetten ist nicht automatisch ein Modell mit editierbarer Bohrung, Wandstärke oder Skizze. Das Ziel von Mesh → CAD ist deshalb die Rekonstruktion geometrischer Formen und parametrischer Features.
Kann ich damit eine STL-Datei in ein bearbeitbares CAD-Modell umwandeln?
Für geeignete technische Meshes kann die Beta bearbeitbare CAD-Geometrie mit rekonstruierten Features erzeugen. Ein beliebiges Mesh wird dadurch nicht automatisch vollständig parametrisch. Prüfe immer, welche Formen und Details tatsächlich übernommen wurden.
Unterstützt die Mesh-to-CAD-Beta auch 3MF?
Ja. Bereits importierte STL- und 3MF-Meshes können als Quelle verwendet werden. Entscheidend ist die enthaltene Mesh-Geometrie.
Ist Mesh → CAD kostenlos?
Nein. Die Beta benötigt die eigene Berechtigung in einem freigeschalteten kostenpflichtigen Tarif. Der normale STL-/3MF-Import ist davon unabhängig und wird durch diese Beta nicht kostenpflichtig. Welche Funktionen dein Tarif enthält, zeigt die Tarifübersicht.
Wird meine ursprüngliche STL- oder 3MF-Datei verändert?
Die Analyse verändert das Originalmesh nicht. Erkannte Ebenen werden ausgewertet; nicht erkannte Bereiche bleiben unangetastet.
Erkennt die Beta auch Bohrungen, Zylinder oder organische Formen?
Geeignete technisch belegte Bohrungen, Zylinder, Ebenen und gemessene Profile können rekonstruiert werden. Beliebige organische Freiformen erhalten dadurch keine verlässliche parametrische Konstruktionshistorie.
Was ist der Unterschied zwischen Mesh-Import und Reverse Engineering?
Der Import übernimmt das Dreiecksnetz. Reverse Engineering untersucht die geometrischen Zusammenhänge und versucht, geeignete technische Formen als CAD-Geometrie mit bearbeitbaren Features neu aufzubauen.
Funktioniert die Analyse auch bei großen Meshes?
Die Analyse läuft in einem eigenen Web Worker. Eine Stichprobe dient zunächst zur Suche nach möglichen Ebenen; gefundene Kandidaten werden anschließend gegen alle Dreiecke geprüft. Laufzeit und Speicherbedarf hängen von Mesh und Gerät ab.
MESH → CAD · BETA
Aus KI-Formen sollen konstruierbare Modelle werden.
Teste die technische Rekonstruktion deiner STL- und 3MF-Meshes in der kostenpflichtigen Beta und prüfe das Ergebnis an deiner Vorlage.
Mesh → CAD benötigt einen freigeschalteten kostenpflichtigen Tarif. Free und Gastzugang enthalten diese Beta nicht.
